新的2D材料显示未来电子设备的承诺

二维石墨烯材料用于下一代电子产品的前景众所周知 -因为它具有高导电性和重量轻。然而，还有许多其他2D材料也可用于未来的电子应用，以带来新的和改进的特性。研究人员特别感兴趣的一些材料是一组称为过渡金属二硫化物或TMD的半导体。这些材料具有几个原子厚度，具有独特的发光效率，非常适合光电子学，如发光二极管(LED)，光电探测器或单光子发射器。变革之风正在我们身上，MicroPython可能是您用来构建下一个产品的编程语言。在本课程中，我们将研究如何使用MicroPython开发产品。与会者将远离本课程，详细了解他们需要做什么才能在下一个产品中使用MicroPython。

到目前为止，很难在工业大小的层中生长这些材料 - 研究人员称之为“晶圆级” - 因为当原子沉积在标准基板(如蓝宝石)上时原子的组织方式，Joan Redwing教授说。宾夕法尼亚州立大学的材料科学与电子学

现在，Redwing和她的同事相信他们已经找到了通过在六方氮化硼上生长材料来克服这一挑战的方法。

“很难制造这些材料的晶圆级薄膜，其性能与块状晶体相似，”Redwing告诉Design News。“我们的工作提供了实现这一目标的途径。”

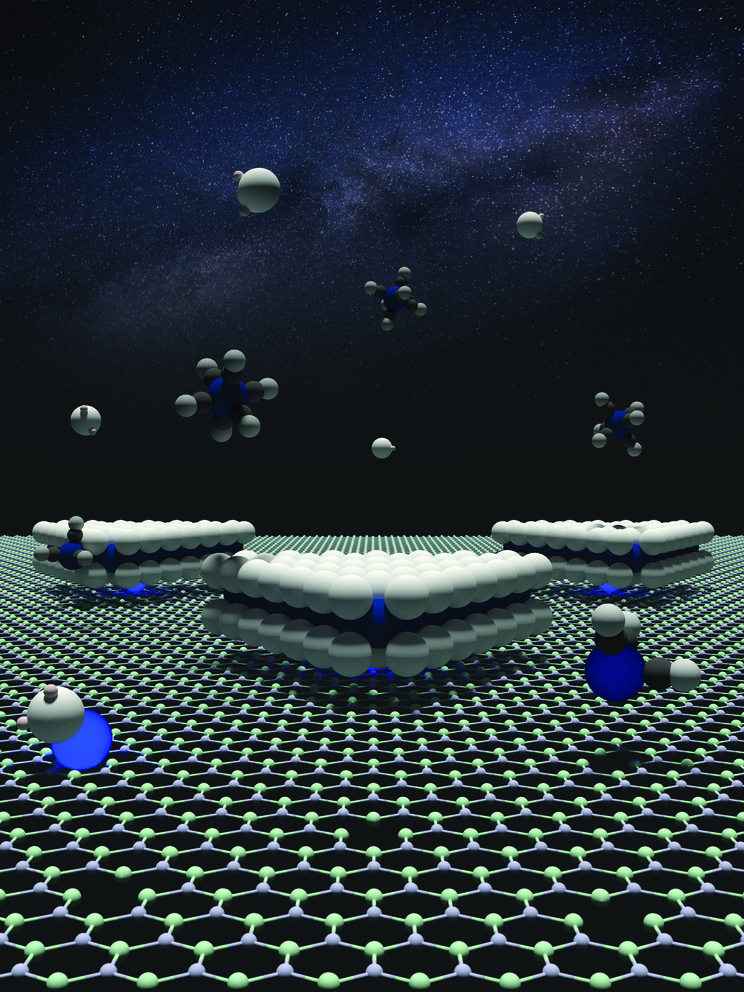

TMD的晶体结构是研究人员面临的挑战，因为它们形成三角形，因为它们开始在基板上扩散，可以以相同的概率以相反的方向取向。当它们会聚并相互融合形成连续的片材时，它们形成的边界就像一个大的缺陷，大大降低了晶体的电子和光学性质。

Redwing说，Penn研究人员采用的方法改善了TMD的光学和传输特性，这将有利于下一代电子产品的性能。

“我们发现，六方氮化硼中的缺陷可以帮助指导过渡金属二硫化物的生长，”她解释道。“我们可以通过改变缺陷的数量和类型来控制过渡金属二硫属化物的生长。”

研究人员发现，与蓝宝石上生长的2D TMD相比，以这种方式开发的材料显示出光致发光发射的改善和更高的电子迁移率。

根据Redwig的说法，科学家认为，以这种规模生长的TMD可用于众多下一代设备，包括柔性电子和光电子学，集成在硅平台上的化学和生物传感器，以及用于量子技术的单光子源。
