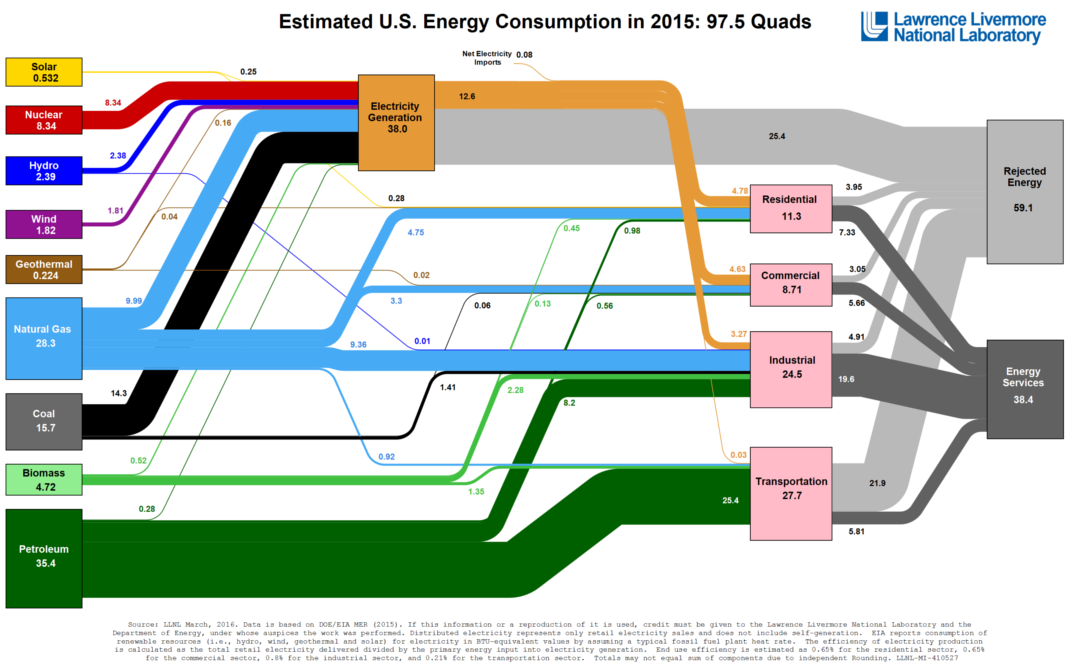

这个特定的一个显示了2015年美国的总估计能耗，以及能源如何从源头流向最终目的地。图片来自劳伦斯利弗莫尔国家实验室和能源部。Sankey的美丽在于它的简洁性和有效性。没有遗漏任何信息，我们可以从10,000英尺的视野中看到完整的能量图。

浪费的努力

据估计，2015年美国的能源消耗量为97.5亿。

四边形是什么?它等于千万亿英镑的BTU，大致相当于以下任何一个：

8,007,000,000加仑(美国)汽油

293,071,000,000千瓦时(kWh)

36,000,000吨煤

970,434,000,000立方英尺的天然气

25,200,000吨石油

TNT为252,000,000吨

13.3吨铀-235

这是一个很大的能量 - 如果你看一下图表，你会看到它的大部分实际上已被浪费了。

据估计，59.1四分之一(占所有能量的60.6%)是“被拒绝的能量”，这是一种产生能量的奇特术语，但没有以有效的方式使用。例如，当汽油在汽车中燃烧时，大部分能量作为热量而不是进行生产性工作(即转动曲轴)。平均内燃机效率仅为20%，即使效率接近40%，人们也会感到兴奋。

虽然燃气发动机效率极低，但其他能源也是如此。如果你看一下图表上的电力生产，你会发现所有能源发电量的67%都被浪费掉了。

这是物理定律，但仍有许多方面需要改进以提高效率。

绿色能源的长期路线

正如我们在电池系列的第2部分中所解释的那样，绿色能源，电池和储能仍然存在一些重大障碍。

通过查看所有能源使用(包括汽车，工业等中使用的非电能)，该图有助于更加透视。为了产生重大影响，绿色能源不仅必须在发电方面取得进展，而且还必须取代汽车领域使用的25.4个四分之一的能源。这就是为什么像大规模特斯拉Gigafactory 1这样的项目如此重要。如果埃隆马斯克的任务成功，整个图表和我们的能源组合将发生巨大变化。

然而，就目前而言，绿色仍然是雷达上的一个昙花一现。从2015年的总能耗来看，太阳能仅占0.53个四分之一的能源。同时，风占1.82四分之一。
