经过一番往复之后，今天英伟达在首席执行官詹森·黄(Jensen Huang)展示的一系列视频中正式上载了其重要的GTC展示。当天最大的发布是采用新型Ampere架构的A100 GPU。

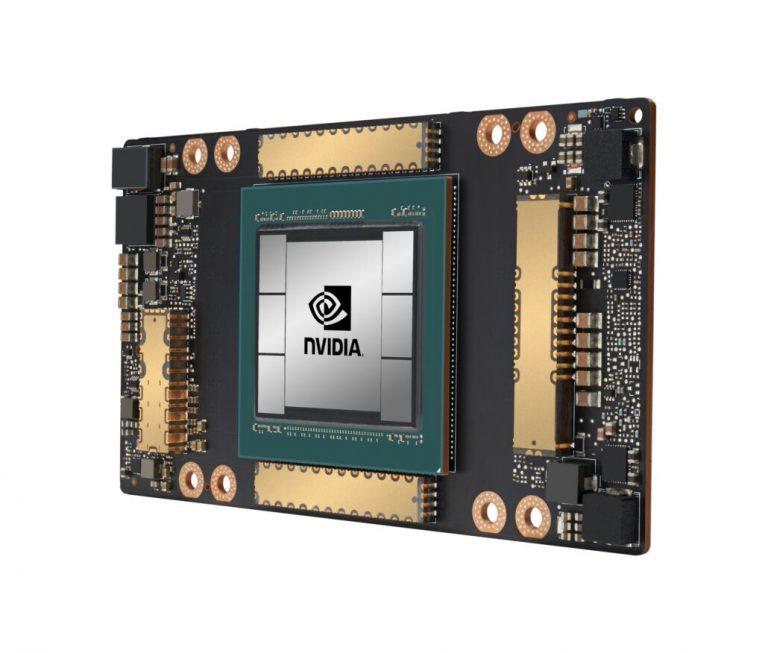

Ampere最终将进入GeForce系列图形卡，但是到目前为止，Nvidia完全专注于专业市场，包括AI，数据中心和云。A100系列GPU开启了Ampere架构的面世，拥有近20 TFLOPS的性能。

A100是基于Volta的V100的后继产品，升级为台积电的7nm工艺并封装了540亿个晶体管，是V100中晶体管数量的两倍以上。对于单精度应用，A100的计算性能为19.5 TFLOPS，单精度为9.7 TFLOPS。

机器学习加速Tensor Core可以提供更多功能，在FP16 Tensor工作负载中达到312 TFLOPS。在内存方面，您正在查看40GB的HBM2和1.6TB / s的带宽，CUDA核心数也增加到了6912。

与V100相比，它是功耗更高的GPU，TDP为400W而不是350W。

在接下来的几个月中，我们将获得有关Ampere的更多详细信息。我们不知道这种新架构何时会过渡到GeForce GPU，但它应该带来不错的性能提升。你可以看到在A100 Nvidia的全视频演示，这里。
